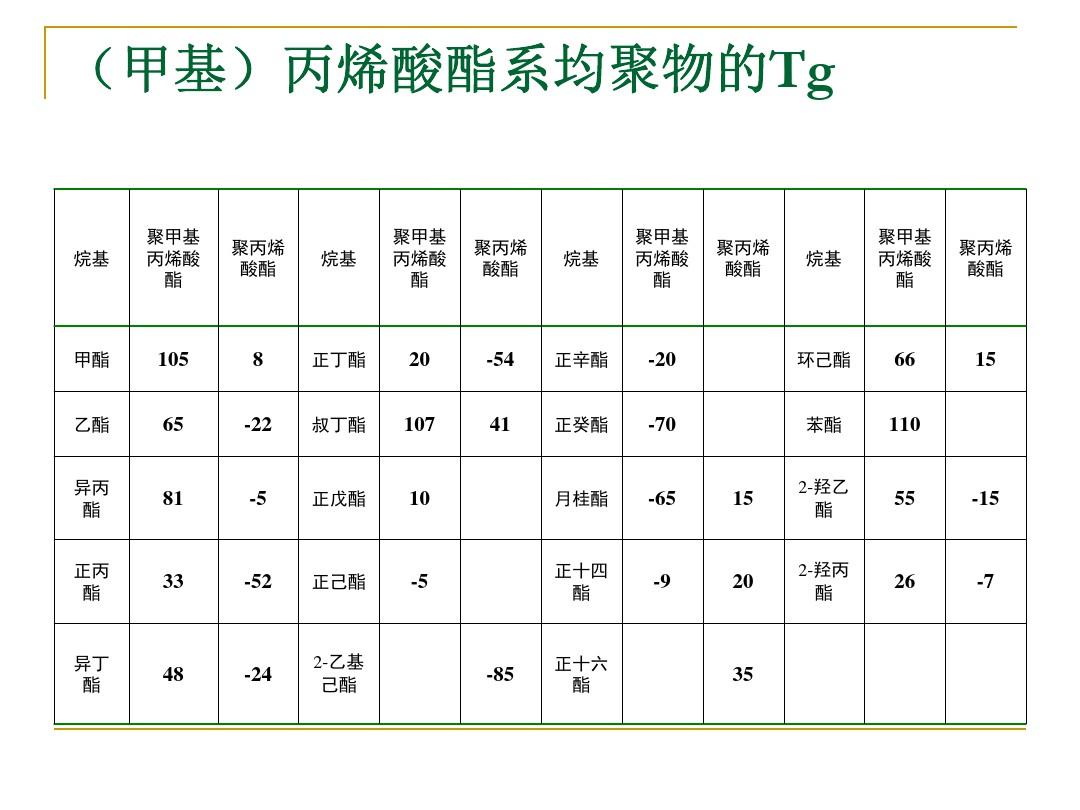

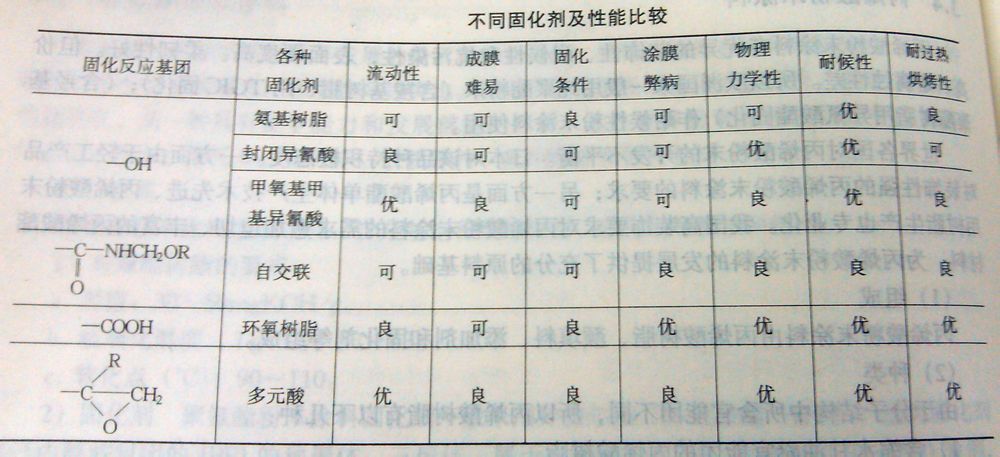

丙烯酸透明粉末涂料用于轿车车身罩光时需要解决的若干问题广州电器科学研究院轿车车身罩光涂层要求具有优良的外观、透明度、机械性能、耐候性能和耐化学性能，还要有很好的配套性能和粉末储存稳定性。含环氧基的丙烯酸透明粉末涂料基本上可满足上述要求。１９９６年宝马轿车已开始将上述粉末涂料用于罩光，美国通用、福特、克莱斯勒三个汽车公司已联合开发上述罩光用粉末涂料，并在密执安州的福特工厂试用，证明是可行的。德国大众与Ｄｕｒｒｉｌ涂装设备公司也联合建立试验工厂。其他一些汽车公司也有用丙烯酸粉末罩光的技术动向。现将丙烯酸粉末涂料用于轿车车身罩光需要解决的若干问题以及解决的方法分述如一．降低固化温度：固化温度过高．会影响其他配套涂层的性能．因此必须将固化温度降至１５００Ｃ以下。１采用环化丙烯酸单体。由于合成得丙烯酸树脂采用了环化丙烯酸单体，有较高的玻璃化温度（大约Ｔｇ＝７５２２），因而涂层的固化温度可降低１０一５０，即涂层可在１００２２—１４０２２固化，比较适合做环化丙烯酸单体和丙烯酸异冰片酯、甲基丙烯酸异冰片酯、甲基丙烯酸环已酯等，用量占２０—４０％。２用纯化的十二烷基二酸酐做固化荆。用十二烷基二酸与醋酸酐反应，再经纯化处理，得缩合度为３．６，残余Ｎ＝４１ｐｐｍ，灰份９０ｐｐｍ，熔点等＝ｆ－９０２２的纯化十二烷基二酸酐。

３加入固化促进剂如四丁基膦溴。现举例如下：丙烯酸树脂制备配方：苯乙烯２０％ＧＭＡ４０％丙烯酸异冰片酯３８％甲基丙烯酸正丁酯２％Ｍｎ＝１５２０Ｔｇ＝７５２２（设计值）环氧当量＝３８０粉末涂料配方：上述丙烯酸树脂化十二烷基二酸酐紫外线吸收翔〕ＣＧＬｌ５４５ＧＬ０５２安息香四丁基膦溴１％瞄毗ＮＮ。乙烯双硬脂酰胺气相ｓｉ０２（后加）０．２涂层性能：固化条件１４５透明度优良平整度（Ｌｗ值）２．７光泽（６０。角）９５％耐刮痕性（用破损仪测定）优良耐溶剂性（二甲苯擦５０次）无痕迹耐侯性（ＱＬｒｖ试验２０００／ｂ时）保光率＞９０％粉末结块性（３０７天）不结块４在丙烯酸粉末涂层的底层油漆中加入１２％的二甲基乙醇胺。也可以在涂层固化时促进粉末涂层固化．固化条件为１４００Ｃ２０分，涂膜性能为：铅笔硬度冲击强度５０Ｋｇｃｍ沸水煮４小时，涂层外观无变化多溶剂（二甲苯擦５０次），无痕迹贮存稳定性：４０１个月，喷涂后，涂层良好烯酸树脂用环化脂肪酸环氧化合物固化．也可降低固化温度。现举倒如下：丙烯酸树脂制备配方：甲基丙烯酸苯乙烯甲基丙烯酸甲酯氧化二异丙苯氢醯基醋酸粉末配方及性能：上述丙烯酸树六氢偏苯三甲酸三缩水甘油酯安息香Ｔｉｎｕｖｉｎ９００固化条件：１４００Ｃ，外观：平整光滑光泽（６００角）二，提高涂层抗冲击性能１在粉末涂料配方中加入具有增缩作用的微粒材料。

微粒的制备：一２７一第一步：水１．４克表面活性剂（ｐｅｌｅｘｓｓ．１）０．１克过硫酸钾Ｏ．２克７５通Ｎ：，在４小时内滴加完以下组份：丙烯酸丁酯３５．６克丙烯晴４．５克甲基丙烯酸２克表面活性荆（ｐｅｌｅｘ８．１）０．３克水１５．７克之后继续保温３小时，冷至室温，得固体含量蔓Ｊ４３％，粘度２５ｃ？ｓ的溶液。第二步：以上溶液４０．６克水３４．２克过硫酸钾０．２克７５通Ｎ：，在讣时内滴加完以下溶液：甲基丙烯酸甲酯５．１克丙烯酸异丁酯３．４克甲基丙烯酸缩水甘１．０克表面活性剂（ｐｅｌｅｘＳＳ．１）０．２克水１５克之后继续保洫小时，冷却至室温，沉淀，过滤，干燥，粉碎即成。粉末涂料组份：含环氧基的丙烯酸树脂（环氧当量＝５３５）５７．６克十二烷基二酸１２．４克微粒材料１０．ｏＫ涂层性能：冲击强度５０Ｋｇｃｍ硬度（铅笔）外观：平整光滑抗碎石冲击试验１．２耐侯性（保光率）（ＱＵｖ光老化１０００小时）９１％微粒材料加入方法：丙烯酸树脂合成完成后加入微粒材料，均匀分散后再除去溶剂。２先制备含羧基的丙烯酸钳脂，再加入环氧氯丙烷，制成含环氧基的丙烯酸村脂。含羧基丙烯酸树脂配方及性能：甲基丙烯酸１２．３％丙烯酸丁酯８％甲基丙烯酸甲酯４４．７％苯乙烯３５％一２８—酸ｆｆｆ－ｆｆｉ－９７．６Ｔｇ＝９５。

Ｃ含环氧基丙烯酸树脂的制备及性能：上述含羧基丙烯酸树脂５６０克环氧氯丙烷９２５克苄基三甲基氯化胺１８．６克０．１４６Ｔｇ＝７１粉末配方上述含环氧基丙烯酸树脂８４５克十二烷１５０克安息香５克涂层性能：光泽（６００角）１０８％优良杯突试验（ｎｌｉｎ）９．８附着力：良好冲击强度（反冲）４０Ｋｇ。ｃｍ胶化时间（２００）３０秒３在粉末涂料配方中加入引发嗣：含环氧基丙烯酸树脂配方及性能：苯乙烯ｌＯ％甲基丙烯酸甲酯３９．３％甲基丙烯酸１０．７％ＧＭＡ４０％Ｔｇ＝７０。ＣＭｎｆｆｉ２５００粉末涂料配方：上述含环氧基丙烯酸树脂６８．５克十二烷基二酸酐（熔点８ｌ９３１．５克引发剂（廿７工彳Ｉ－”ＳＬ－６０Ｃ）０．５克（芳香族磺酸盐潜热性阳离子引发荆）粉末涂层性能：平滑性：优良光泽（６０。角）５％冲击强度５０Ｋｇｃｍ耐擦伤性：优良耐侯性（ＱＵＶ光老ｆｆ：２０００小时保光率）＞８０％贮存稳定性（４０。Ｃ１４天），不结块三，提高涂层表面光滑平整度ｌ采用新的制粉工艺丙烯酸树脂配方及性能：甲基丙烯酸叔丁酯１Ｓ％一２９－。甲基丙烯酸环已酯５０％ＧＭＡ３５％Ｔｇ＝６５＊Ｃｎ＝４０００制粉工艺：上述树脂溶液２００份十二烷基二酸２５ｆ分．丁醇１９０份溶解后，冷却至１０。

Ｃ冻结。之后在１．ＯｍｍＨｇ以Ｔ减压。不溶融，慢慢回复到常温，即得固体物轻轻粉碎丙烯酸透明粉末涂料，过筛，１８０Ｅ１丙烯酸透明粉末涂料，即成。复工艺底金属磷化后电泳环氧漆２０１ｚ，烘干，喷涂金属漆，１４０３吩烘干后，静电喷涂上述粉末涂料７０“，１６００Ｃ３０分固化。涂层性能：表面平优良表面鲜艳度优良光泽（６０。角）９０％涂层无起跑２粉末配方中加入ＴＡｃＴ化合物，不仅能提高表面平滑性，还可提高涂层的耐擦伤性和耐酸性。丙烯酸树脂配方及性能：ＧＭＡ３５％甲基丙烯酸正丁酯１５％甲基丙烯酸３５％苯乙烯１Ｓ％Ｔｇ＝６７Ｍｎ＝３０００粉末涂料配方：述丙烯酸树脂７ｌ％十二烷基二酸１７％ＴＡＣＴ１１％二月桂酸三丁基锡ＴＡＣＡ三（甲氧基丁氧基羰基氨基）三嗪（日本寸／ｆ于吵夕公司生产）涂层性能：固化条件：１６０２２３吩外观平滑性：优良光泽（６０。角）：９２％耐擦伤性：优良（用洗车机洗车嗷涂料品牌网，观察涂层表面状态）耐酸性：优良存稳定性（３０，１个月后）：涂层性能不变３用甲基丙烯酸甲基缩水甘油酯代替ＧＭＡ．合成丙烯酸树脂．前者极低性．表面张力小．因此，－３０—－当面层粉末涂料与汽车底层极性较低的油漆涂层配套使用时．粉末涂料加热溶融时，容易流动．因而涂层有良好的平滑性。

丙烯酸树脂配方及性能：甲基丙烯酸Ｂ甲基缩水甘油酯３８％苯乙烯３０％甲基丙烯酸正丁酯５％甲基丙烯酸异丁酯 ２７％ Ｔｇ＝６６。Ｃ Ｍｎ＝３０００ 粉末涂料配方及性能： 上述丙烯酸树 脂８０％ 十二烷基二酸 ２０％ 固化条件：１６０３吩 涂层外观：优良 光泽（６ ０。角）：９５％ 贮存稳定性：优良 四、提高涂层的耐侯性能 一般认为在粉末涂 料配方中加入紫外线吸收剂和抗氧剂可以提高涂层的耐侯性能，但实际使用的效果 并不理想，特别是用在粉末涂料时存在两个问题，一是由于加入量较少，很难分散 均匀，二是在涂膜经高温固化时，会分解或挥发一部分，因此，通过什么途径来提 高涂层的耐侯性也是需要解决的问题。 １使用含乙烯基的紫外线吸收剂与丙烯酸单 体一起合成含有紫外线吸收剂的丙烯酸聚合物．再加入粉末涂料配方中去。 外线吸收剂聚合物的配方：甲基丙烯酸甲酯 ５４％ 丙烯酸２乙己酯 １３％ ＧＭ ３％紫外线吸收剂 ３０％ ２一【２－－羟基－５一（２甲基丙烯酰氧乙基） 苯基〕２Ｈ一苯并三唑 聚合物的Ｍｗ＝１０３００ 丙烯酸树脂配方： 甲基丙烯 丙烯酸丁酯１５１１兮 Ｔｇ＝８０６Ｃ 粉末涂料配方： 上述丙烯酸树脂 １００份 上述含紫外线吸收剂聚合物 ３．３ 十二烷基二酸２４份 涂层耐侯性能： 氙灯试验ｌｏｏｏｄ、时 ２．５％一３１— 氙灯试验 ２０００ｄ，时 ９０．８％氙灯试验 ３０ ００ｔ卜时 保光率８９．９％ ２粉末配方中加入部分有机硅树脂（２－６０１８ 美国道康宁公司生产）。

也可以提高丙烤酸粉末涂料的耐侯性能。经Ｑｕｖ光老化 试验１６００小时，加有机硅树脂的涂层极轻徽粉化．不加有机硅坩脂的涂层显著 ３粉末涂科配方中加入纳米复合材料纳米ＴｉＯ。、纳米ｓｉｏ：、纳米 ＺｎＯ、纳米Ｆｅ。０；等是优良的抗紫外线填充材料，可以明显提高涂层的耐侯 性能。这是由于纳米颗粒粒径小。对不同波长的光线会产生不同的吸收、反射和散 射等作用引起的，纳米颗粒的粒径远小于可见光的波长（４００—７５０ｈｍ）， 具有透过作用，因此不会影响涂膜的透明性。 纳米Ｔｉｏ是一种良好的永久性紫外 线吸收剂，还能散射和屏蔽紫外线，用量为ｏ．５２％。 纳米ｓｉｏ：具有极强的 紫外光反射，对波长４００ｎｍ以内的紫外光反射率达７０％以上，在涂层中能起 屏蔽作用，达到抗紫外光老化和热老化的目的。 五、提高与底层的配套性能 丙烯 酸透明粉末涂料与油性底层涂料配套时，一般不会存在问题，但如果与水层底漆配 套，特别是在水性漆喷涂后未完全固化即喷涂粉末涂料再一起固化时，涂层表面就 很容易产生气泡等缺陷。 １在水性漆中加入０，５１０％不溶于水的纤维醋 分散绿色铝粉漆的配方：水分散聚氨酯树脂（３５％） 水分散甲基丙烯酸化聚氨 酯树脂（３０％） 绿颜料浆（浓度２６．５％）铝粉浆 其它添加剂 丁基乙二醇去离子水 丙烯酸粉末配方：含环氧基丙烯酸树脂 （环氧当量＝３８０。

Ｍｎ＝２０００） 十二烷二酸 光稳定撩ＪＴｉｎｖｆｉｎ９００光稳定齐Ｊ Ｔｉｎｖｒｉｎｌ １１ 抗氧剂（Ｉｒｇａｎｏｘ Ｂ２２５） 流平剂（Ｔｒｏｙ Ｘ５７０）安息香 涂复工艺．工件磷化一阴极电泳一喷水 性绿色铝粉漆（厚度１５—２０ｐＬ）一室温蒸发ｌｏ分钟－－．８００ｃｌｏ， 分钟一＋喷涂丙烯酸粉末涂料（厚度７０－８０斗）－－＊１４５。Ｃ３０分钟固 化，涂层表面没有起泡现象。 ２在合成含环氧基丙烯酸树脂时加入含羟基丙烯酸单 丙烯酸树脂配方及性能一３２～ 苯乙烯 １５％ 甲基丙烯酸甲酯 ３０％ 甲基丙烯酸异丁酯 １０％ ＧＭＡ ３５％ 甲基丙烯酸羟乙酯 １０％ Ｔｇ＝５ Ｍｗ＝３５００粉末涂料配方 上述丙烯酸树脂 １０吩 十二烷基二酸酐 （熔点８２） ３８．６份 水性兰色铝粉底漆配方 水溶性丙烯酸树脂 水分散聚酯树脂３吩（固体份） 丁基醚化羟甲基美拉明树脂 （日本三井化学公司） 铝粉颜料（ＫＮ７６８０） 件磷化＿电泳环氧漆（２０ｐ）＿＋胺基醇酸漆（３０ｐ．）＿＋水性兰色铝粉漆（１５３ｐ．）—＋８０ｌ吩钟一丙烯酸粉末（６０ ｐ）．１６０３０分 固化 涂层性能 外观 优良 平整瓤（斗） １．Ｏ 起泡 耐擦洗性优良 粉末涂科配方中加入多孔质硅酸铝粉末涂料配方 含环氧基丙烯酸树脂 ｌｏｏ ｔ９ 十二烷基二酸酐（熔点８２） ３６．盼 多孔质硅酸铝 ２０ （非晶体合成 硅酸铝Ａｌｐ。

９ＳｉＯ：ｎＨ２０） 有机硅流平剂（Ｐ一３３２） ０．１份 Ｏ．５份涂复工艺 工件磷化－＋电泳环氧漆（２０ｐ）＿汽车用中间涂层 （４０斗）１．垂ｏ３吩＿＋水性兰色铝粉漆（１５斗）一＋８０１０分钟一 ＋丙烯酸粉末（６０“）＿１６０３０分固化 涂层性能 外观 优良，无气泡 泽（６０。角）９８％ 耐潮性（３０，８０％ＲＨ，一星期） 无变化 一３３
