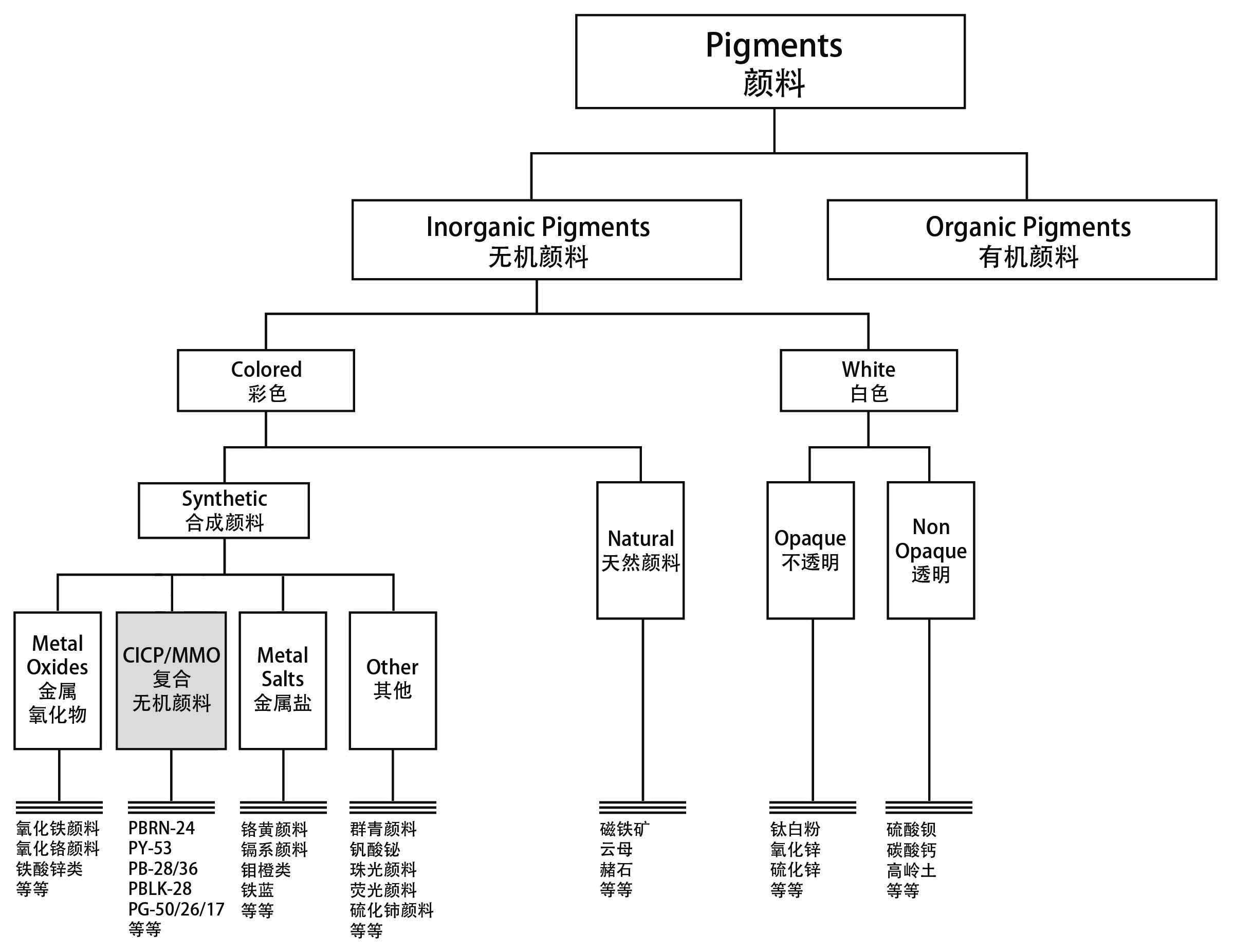

1.一种增强防紫外线能力的无机复合颜料，其特征在于，包括：

核心部，包括白色颜料；及

表面涂布材料，涂布于上述核心部的外围表面，并包括含上述白色颜料的无机溶液。

2.根据权利要求1所述的增强防紫外线能力的无机复合颜料，其特征在于：上述白色颜料为选自由二氧化钛、氧化锌、氧化铈、二氧化硅、滑石粉、云母、硼硅酸盐构成的组的一种以上。

3.根据权利要求1所述的增强防紫外线能力的无机复合颜料，其特征在于：上述白色颜料占无机复合颜料总重量的20重量％至90重量％；上述无机溶液占无机复合颜料总重量的10重量％至80重量％。

4.根据权利要求1所述的增强防紫外线能力的无机复合颜料，其特征在于：上述表面涂布材料均匀或不均匀地涂布于上述核心部。

5.根据权利要求1所述的增强防紫外线能力的无机复合颜料，其特征在于：通过利用上述核心部及上述表面涂布材料的表面的多重衍射和散射的减少的共振效果，及发射光和透射反射光的重叠及干涉，实现防紫外线的增强效果。

6.根据权利要求1所述的增强防紫外线能力的无机复合颜料，其特征在于：通过利用上述核心部及上述表面涂布材料的表面的多重衍射和折射及散射的减少的光的控制，实现能够使皮肤自身的颜色变得自燃的增白效果。

7.根据权利要求1所述的增强防紫外线能力的无机复合颜料，其特征在于：在上述表面涂布材料的外围涂布选自由硅及硅烷、氟类化合物、金属皂化合物、天然表面活性剂、高分子、烃类高分子、高级脂肪酸、高级醇构成的组的一种以上的疏水性物质；或

还涂布选自由多元醇、聚氧乙烯、氨基酸类复合物构成的组的一种以上的亲水性物质。

8.根据权利要求7所述的增强防紫外线能力的无机复合颜料，其特征在于：

上述硅及硅烷为选自由聚二甲基硅氧烷、环甲聚硅氧烷、二硅氧烷、环硅氧烷、三乙氧基辛基硅烷构成的组的一种以上；

上述氟类化合物为选自由多氟氨基磷酸醚、全氟聚甲基异丙醚构成的组的一种以上；

上述金属皂类化合物为选自由硬脂酸钙、硬脂酸钠、硬脂酸镁构成的组的一种以上；

上述天然表面活性剂为选自由卵磷脂、氢化卵磷脂构成的组的一种以上；

上述高分子为选自由胶原、纤维素、黄原胶构成的组的一种以上；

上述烃类高分子为选自由氨基酸月桂醇酯、聚酯、聚乙烯、聚丙烯酸酯、聚丙烯构成的组的一种以上；

上述高级脂酸为选自由硬脂酸、肉豆蔻酸、棕榈酸构成的组的一种以上；上述高级醇为选自由鲸蜡醇、肉豆蔻醇、硬脂醇构成的组的一种以上。

9.根据权利要求7所述的增强防紫外线能力的无机复合颜料，其特征在于：

上述多元醇为选自由甘油、丁二醇、二丙二醇、丙二醇构成的组的一种以上；

上述聚氧乙烯为选自由PEG-10、PEG-40构成的组的一种以上；

上述氨基酸类复合物为选自由赖氨酸、精氨酸、甘氨酸构成的组的一种以上。

10.一种作为有效成分包括根据权利要求1至9的任一项所述的增强防紫外线能力的无机复合颜料的化妆品成分。

11.根据权利要求10所述的作为有效成分包括增强防紫外线能力的无机复合颜料的化妆品成分，其特征在于：上述无机复合颜料占化妆品成分总重量的0.1重量％至20重量％。

12.一种增强防紫外线能力的无机复合颜料的制造方法，其特征在于，包括：

(a)分散二氧化钛以制造白色颜料的步骤；

(b)向分散的白色颜料添加四氯化钛水溶液和碱性水溶液并进行搅拌，水解反应得氢氧化钛复合颜料的步骤；及

(c)冷却及洗涤结束上述(b)步骤反应的溶液之后，烧结形成氧化物的步骤。

13.根据权利要求12所述的增强防紫外线能力的无机复合颜料的制造方法，其特征在于：在上述(a)步骤，向蒸馏水添加二氧化钛，在60至90℃温度下进行搅拌，以制造白色颜料。

14.根据权利要求12所述的增强防紫外线能力的无机复合颜料的制造方法，其特征在于：在上述(b)步骤，将四氯化钛溶解于纯净水，以制造10～40重量％浓度的四氯化钛水溶液，将制得的四氯化钛水溶液和10～30重量％浓度的氢氧化钠水溶液添加至分散的白色颜料并进行搅拌，水解反应得氢氧化钛复合颜料。

15.一种增强防紫外线能力的无机复合颜料的制造方法，其特征在于，包括：

(a)向纯净水添加二氧化钛，在60～90℃温度下进行搅拌，分散二氧化钛，以制造白色颜料的步骤；

(b)向分散的白色颜料添加四氯化钛水溶液和碱性水溶液并进行搅拌，水解反应得氢氧化钛复合颜料的步骤；

(c)将结束上述(b)步骤的溶液搅拌30分钟之后无机复合涂料涂料品牌网，静置30分钟，用蒸馏水洗涤静置产生的白色沉淀物，过滤之后，在60～100℃下进行干燥，获得氢氧化钛复合粉末，在600～850℃下烧结上述氢氧化钛复合粉末无机复合涂料，以在白色粉末的表面形成无机颜料的氧化物的步骤；及

(d)在上述氧化物涂布选自由硅及硅烷、氟类化合物、金属皂化合物、天然表面活性剂、高分子、烃类高分子、高级脂肪酸、高级醇构成的组的一种以上的疏水性物质，或涂布选自由多元醇、聚氧乙烯、氨基酸类复合物构成的组的一种以上的亲水性物质的步骤。

16.一种作为有效成分含有通过权利要求12至15的任一项的制造方法制造的增强防紫外线能力的无机复合颜料的化妆品成分。

17.根据权利要求16所述的作为有效成分包括增强防紫外线能力的无机复合颜料的化妆品成分，其特征在于：上述无机复合颜料占化妆品成分总重量的0.1重量％至20重量％。
