主要性能主要性能：环氧煤沥青漆具有优良的物理机械性能、附着力十分强、漆膜坚韧、防腐蚀性能十分优异。 产品介绍

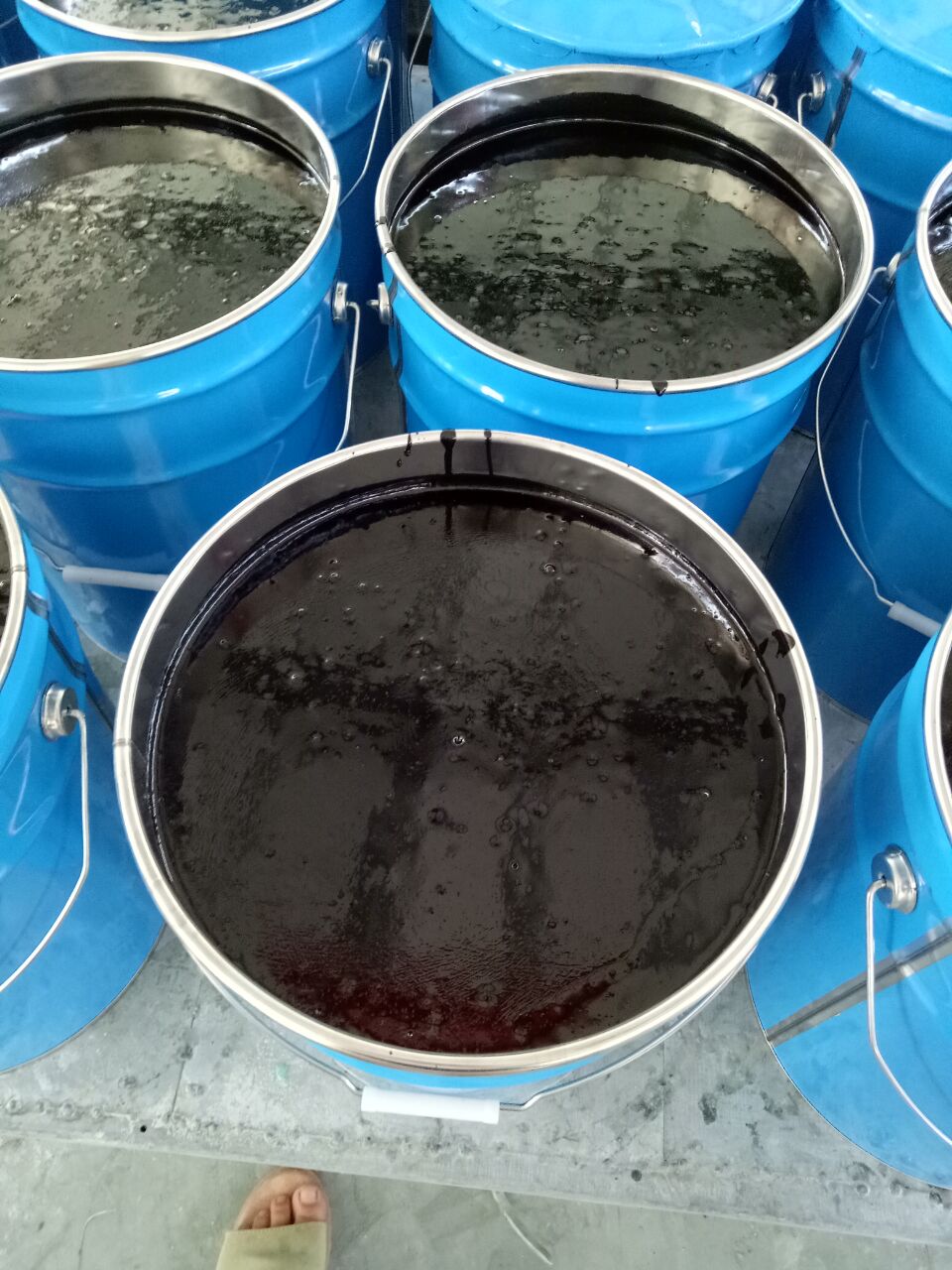

产品组分：HL52-8 环氧煤沥青厚浆型涂料是一种双组份环氧涂料，由环氧树脂、煤焦沥青、防锈颜料、增稠剂及聚酰胺固化剂等组成。

设计用途：环氧煤沥青漆用于船舶的底材、压载舱、原油舱、燃油舱、污水舱防腐蚀，也适用于钢铁或混凝土的防腐蚀和埋地钢质管道。

涂装指南

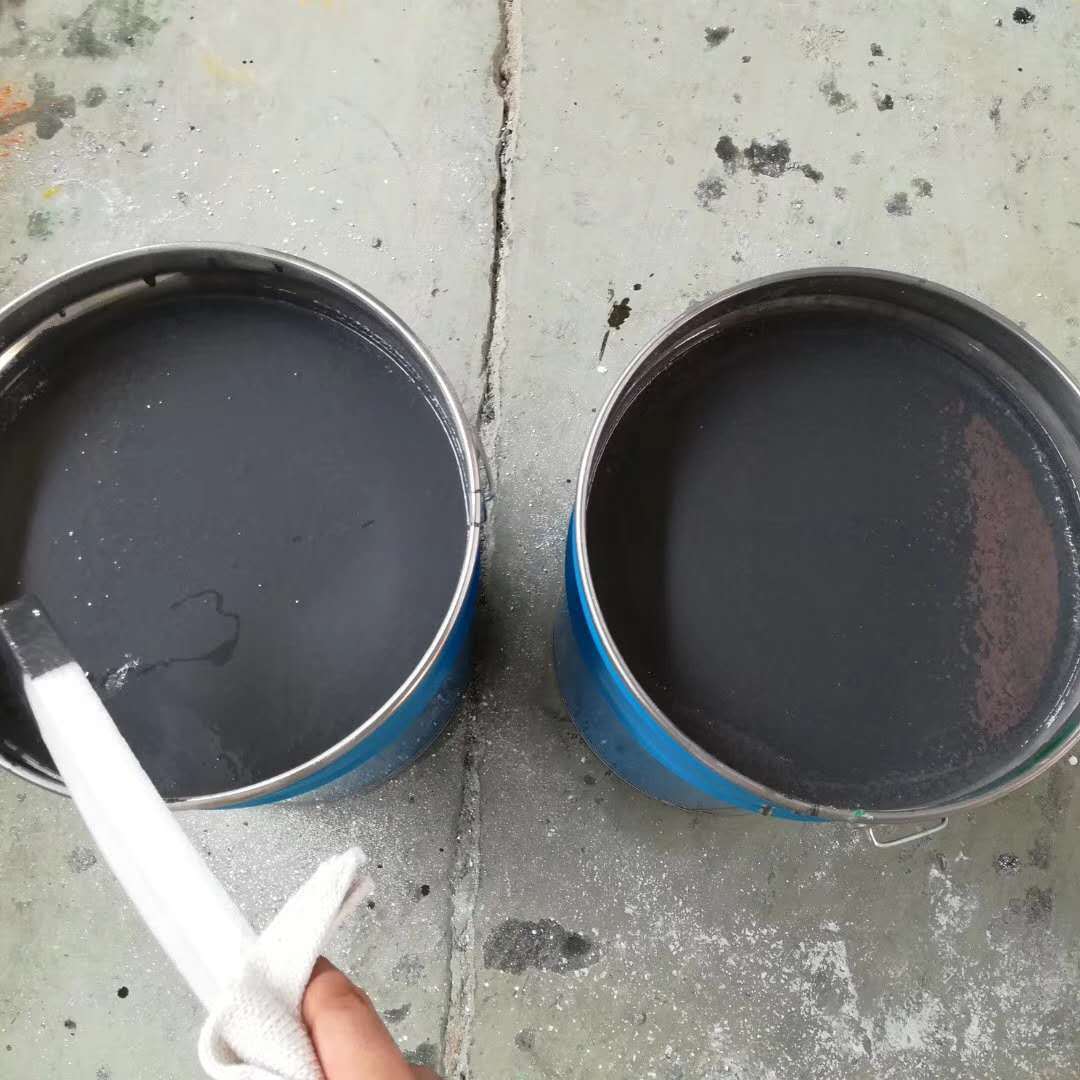

涂装说明：配 比（重量）：A:B=1:1(面漆)，10:1(底漆)

熟化时间：23±2℃ 0.5h；适用期：23±2℃ 6h；配备专用X-7环氧涂料稀释剂（添加量详见施工说明）

涂装方式：1、有气喷涂，推荐 喷嘴直径：1.7-2.3mm，喷出压力：0.25-0.65MPa2、无气喷涂，推荐 喷嘴直径：0.4-0.5mm环氧煤防腐沥青涂料，喷出压力：16MPa3、刷涂及辊涂

涂装间隔：23±2℃ 24h以上

工具清洗：X-7环氧涂料稀释剂清洗后，溶剂回收

表面处理：所有待涂表面均应清洁、干燥、无污染环氧煤防腐沥青涂料，要求达到喷砂除锈Sa2.5级或手工除锈St3级。

建议要求：建议涂装道数及干膜厚度：无气喷涂底漆1道，面漆2道 250-350μm

施工环境

环境温度：5 -35℃ ；相对湿度：≤ 80%；基材表面应当高于空气露点温度至少3℃以上；大风、大雨、下雪或有雾情况下不宜施工。

包装储存

包装规格：面漆：A组分25KG；B组份25KG 底漆：A组分25KG；B组份2.5KG

产品储存：23±2℃ 12个月。过期应检查后使用。储存在通风阴凉干燥处，防日晒、防雨淋、远离火种。

基本参数

颜色：底漆、红棕色、面漆、棕色、黑色

光泽：平光

比重：约1.40Kg/L

膜厚及理论涂布率：底漆及中间漆约170 g/㎡；面漆约220g/㎡

湿膜厚度：底漆及中间漆约90μm；面漆约135μm

干膜厚度：底漆及中间漆约50μm；面漆约100μm

重量固体份（%）：≥70

干燥时间：23±2℃：表干2h 、实干16h

闪点：A组份（漆料）28℃、B组份（固化剂）23℃

注意事项

使用前注意包装容器上的安全警告标识，查阅本公司材料安全数据手册，产品的运输涂料品牌网，贮存，装卸，使用安全措施应切实可靠。本产品应由专业涂装作业人员根据施工说明正确使用。施工应遵循有关的国家卫生、安全和环保法规。
