①金属导管或封闭式金属槽盒应采取防火保护措施——通常要求刷防火涂料金属构件油漆，但“难落地”。

建筑设计防火规范 GB50016-2014（2018年版）明确有此规定

10.1.10 消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：

1 明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施。

②防火规范中的保护措施怎么做呢？对防火涂料有什么要求呢？——我们能不能找到依据呢？

《电力工程电缆设计标准》GB 50217-2018，对金属线槽给了明确的规定：

3．6．3条 5 施加在电缆上的防火涂料、阻火包带等覆盖层厚度大于1．5mm时，应计入其热阻影响；

6．2．11 要求防火的金属桥架，除应符合本标准第7章的规定外涂料品牌网，尚应对金属构件外表面施加防火涂层，防火涂料应符合现行国家标准《钢结构防火涂料》GB 14907的规定。

——疑问：用保护建筑结构的方案来保护导管和槽盒内的线缆是否科学合理？

③耐火时间？涂层厚度是多少？

涂层厚度与耐火时间相关，也有规范要求：

（1）钢结构防火涂料，保护的是钢构自身，如果用于导管和槽盒的保护，涂料厚度较厚。

《钢结构防火涂料》 GB14907-2018，

4.2.1 钢结构防火涂料的耐火极限分为：0.50 h、1.00 h、1.50 h、2.00 h、2.50 h和3.00 h。

5.1.5 膨胀型钢结构防火涂料的涂层厚度不应小于1.5mm，非膨胀型钢结构防火涂料的涂层厚度不应小于15mm。

（2）在作废的《钢结构防火涂料》 GB14907-2002中提及了涂层厚度，NCB室内超薄型防火涂料耐火1小时的厚度为2mm。

如需要耐火1.5小时，厚度为7mm。如果达到2小时，厚度25mm。——这也是为何前面提出难以实施。

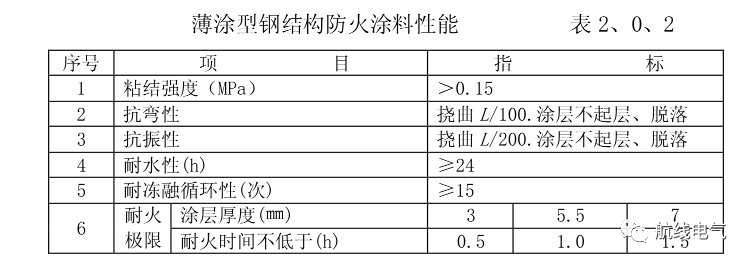

作废的《T/CECS 24-90 钢结构防火涂料应用技术规程》

④导管和槽盒采取耐火措施保护的是自身还是导体？

——保护的是导体。

本人曾在在文章“第010篇”也提及了该论点：耐火槽盒使用普通VV导体做试验，不是耐火导体。而耐火导体是裸露在火场下做的试验，没有附加导管和耐火线槽的保护。

因此耐火槽盒是配合普通电缆来使用的。耐火线缆不必配置耐火槽盒（其实验是在钢梯内裸露供火试验）。

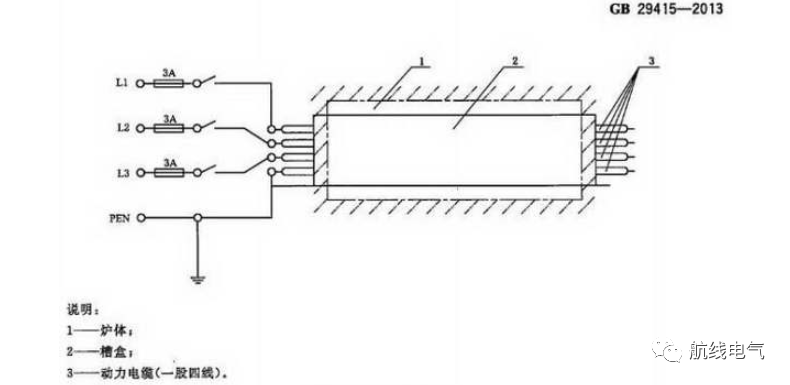

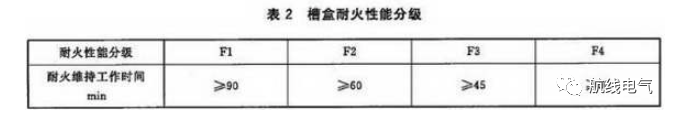

在《耐火电缆槽盒 GB29415-2013》和《耐火电缆槽盒 GA497-2004》方法是规定条件下，供火使槽盒内的VV导体短路，使3A保护熔断器熔断，对应的时间为耐火时间。

规范参照了DIN 4102-12:1998《建筑材料和建筑构件的跗燃性能 第12部分：电缆系统的电路整体性维护 要求和试验》，DIN 4102-12解释了所需电气布线系统的耐火性要求和测试方法，本质保护的是配电线缆。

有规格依据吗？还真有规范能支持上述观点：

《水电工程设计防火规范》GB 50872-2014，13．1．4条文说明：……配电线路主要指与火灾自动报警系统有关的给火灾报警控制器、防排烟风机、消防电梯等消防联动设备的供电回路，以及火灾自动报警设备间的报警、信号回路等。

在水电工程设计中，消防用电设备配电线路敷设一般是穿金属管埋设在不燃烧体结构内金属构件油漆，规定对穿金属管保护层厚度不应小于30mm，主要是参考火灾实例和试验数据确定的。试验情况表明，30mm厚的保护层，按照标准火灾升温曲线升温，在15min内金属管的温度达105℃；30min时达到210℃；到45min可达290℃。试验表明，金属达到这个温度，配电线路温度约比上述温度低1／3，在此温升范围能保证继续供电。还有配电线路必须在电缆通道上明敷的，规定要采取防火保护措施，如在管套外面涂刷丙烯酸乳胶防火涂料，可以满足火灾时继续供电的防火要求。当采用耐火电缆时，则可不考虑采取防火保护措施。

⑤导管和槽盒刷电缆防火涂料可以吗？——不可以，该规范解决的是普通电缆的延燃，起阻燃作用，而且其供火时间是40min。电缆的防火涂料可使普通电缆具有阻燃性能，涂层厚度可查数据为不小于1mm。

《电缆防火涂料 GB28374-2012》，

3.1 电缆防火涂料 fireproof coating for electric cable

涂覆于电缆（如以橡胶、聚乙烯、聚氯乙烯、交联聚乙烯等材料作为导体绝缘和护套的电缆）表面，具有防火阻燃保护及一定装饰作用的防火涂料。

《民用建筑电气防火设计规程》DGJ 08-2048-2016，8.4.11，电缆沟穿越防火分区处在封堵完成后，孔洞两侧电缆涂刷防火涂料长度不应小于1m，干涂层厚度不应小于1mm。

结论：

（1）虽然存在诸多疑问和不合理，但从规范层面有据可查的是按钢结构给普通导管和槽盒刷钢结构用的防火涂料。

①只能用膨胀型防火涂料，厚度最小1.5mm。例如采用涂刷丙烯酸乳胶。

②1小时防火涂料厚度为2mm，1.5小时防火涂料厚度7mm——显然难以实现，如此实施的项目还没有见到。

（2）采用耐火电缆和耐火导线是更为有效的防火措施。此时导管和槽盒不需要防火来保护导体。建议其他规范采纳《水电工程设计防火规范》GB 50872-2014，13.1.4的结论。

规范制定者也该刨根问底，不要随意借用其他专业的防火概念，也不要断章取义借用国外标准，需给出明确的解决方案。
