种类
市场上的防水材料有两大类:一是聚氨酯类防水涂料。这类材料一般是由聚氨脂与煤焦油作为原材料制成。它所挥发的焦油气毒性大,且不容易清除,因此于2000年在中国被禁止使用。尚在销售的聚氨脂防水涂料,是用沥青代替煤焦油作为原料。但在使用这种涂料时,一般采用含有甲苯、二甲苯等有机溶剂来稀释,因而也含有毒性;另一类为。它由多种水性聚合物合成的乳液与掺有各种添加剂的优质水泥组成,聚合物(树脂)的柔性与水泥的刚性结为一体,使得它在抗渗性与稳定性方面表现优异。它的优点是施工方便、综合造价低,工期短,且无毒环保。因此,聚合物水泥基已经成为防水涂料市场的主角。
防水涂料是指涂料形成的涂膜能够防止雨水或地下水渗漏的一种涂料。
防水涂料可按涂料状态和形式分为:乳液型、溶剂型、反应型和改性沥青。
第一类溶剂型涂料:这类涂料种类繁多,质量也好,但是成本高,安全性差,使用不是很普遍。
第二类是水乳型及反应型高分子涂料:这类涂料在工艺上很难将各种补强剂、填充剂、高分子弹性体使其均匀分散于胶体中,只能用研磨法加入少量配合剂,反应型聚氨酯为双组分,易变质,成本高。
第三类塑料型改性沥青:这类产品能抗紫外线,耐高温性好,但断裂延伸性略差。
沥青防水涂料品种有:
一.防水涂料,主要用于建筑物的防水;
二.有色乳化沥青涂料,用于屋面的防水;
三.阳离子,主要用于水泥板、石膏板和纤维板的防水;
四.非离子型,主要用于屋面防水、地下防潮、管道防腐、渠道防渗、地下防水等;
五.沥青基厚质防水涂料,主要用于屋面的防水;
六.沥青油膏稀释防水涂料,用于屋面的防水;
七.脂肪酸乳化沥青,用于屋面的防水;
八.沥青防潮涂料,用于屋面的防水;
九.厚质沥青防潮涂料,可做灌封材料
十.膨润土,用于屋面防水、房层的修补漏水处、地下工程、种子库地面防潮;
十一.石灰乳化沥青防水涂料,主要用于屋面防水和建筑路面防水;
十二.氨基乳化沥青防水涂料,主要用于防水涂层;
十三.丙烯酸树脂,可用于修补和变质的沥青表面,如道路路面的防水层;
十四.沥青酚醛防水涂料,主要用于屋面、地下防水;
十五.沥青氯丁橡胶涂料,用于屋面的防水。
性能
1.固体含量
固体含量指防水涂料中所含固体比例。由于涂料涂刷后靠其中的固体成分形成涂膜,因此固体含量多少与成膜厚度及涂膜质量密切相关。
2.耐热度
耐热度指防水涂料成膜后的防水薄膜在高温下不发生软化变形。不流淌的性能,即耐高温性能。
3.柔性
柔性指防水涂料成膜后的膜层在低温下保持柔韧的性能。它反应防水涂料在低温下的施工和使用性能。
4.不透水性
不透水性指防水涂料一定水压(静水压或动水压)和一定时间内不出现渗漏的性能。它是防水涂料满足防水功能要求的主要质量指标。
5.延伸性
延伸性质防水涂膜适应基层变形的能力。防水涂料成膜后必须具有一定的延伸性,以适应由于温差、干湿等因素造成的基层变形,保证防水效果。
施工
如涂刷前处理好基层。防水涂料的涂刷与地面基层状况有很大关系,基层越不平整,使用的涂料就越多。因此,在涂刷防水涂料之前,最好将基层进行简单处理,尽量将基层处理平整。其次,应保证地面无尘、无土、无油,可拿墩布仔细拖地,把灰尘全部清除掉,否则会引起防水涂料的开裂掉皮,影响防水效果。选购产品要重在性质,市场上在售的防水涂料名称各式各样,如;浆料;灰浆;等,还有的防水涂料分为Ⅰ型和Ⅱ型,有人说Ⅱ型更适合用于室内,但据相关专业人士介绍,最重要的在于看防水涂料的性质,一般都会标注是;通用型;还是柔韧型;,然后看砂浆与乳液的配比,如12kg+8.还有产品标明;厨卫专用;,其实这只是噱头,一般的室内防水涂料都能用于厨卫。
防水涂料施工要点
不断的研制和试验,最终材料的效果很好,施工起来也比较方便,其保持的时间也很长,一般都是在20年左右不会有任何的问题,具体的施工要领我在这里交给大家。
1. 应在5℃以上的温度条件下施工,预计24h内降水不宜施工。
2. 涂刷应横竖交叉进行,间隔时间为4h.
3. 涂层如有特殊要求,可考虑增加面层涂刷遍数。
4. 施工时,空气湿度特别大,气温低,干燥时间应适当延长。
5. 如施工工地温度较高,拌料时可适当增加水量,以降低施工粘度。
通用型
通用型防水涂料,也叫。是由丙烯酸乳液和助剂组成的液料与由、配砂及矿物质粉末组成的粉料按特定比例组合而成双组份防水材料。两种材料混合后发生化学反应,既形成防水,又能渗透到底材内部形成结晶体阻遏水的通过,达到双重防水效果。
产品特点
,突出粘结性能,主要用于卫生间、厨卫的防水防潮处理。
适用范围
·室内外结构、砂浆砖石结构的墙面、地面;
·卫生间、浴室、厨房、楼地面、阳台、水池的地面和墙面防水;
·用于铺贴石材、瓷砖、木地板、、石膏板之前的抹底处理,可达防止潮气和盐份污染的效果。
基面处理
(底材)
底材必须坚固、平整、干净,无灰尘、油腻、蜡、脱模剂等以及其它碎屑物质;
·基面有孔隙、裂缝、不平等缺陷的,须预先用修补抹平,伸缩缝建议粘贴塑胶条,节点须加一层无纺布,管口填充建议使用雷邦仕填充;
·阴阳角处应抹成圆弧形(或V字型);·确保基面充分湿润,但无明水;
·新浇注的混凝土面(包括抹灰面)在施工前应让其干固完全。
使用方法
·搅拌:先将液料倒入容器中,再将粉料慢慢加入,同时充分搅拌3-5分钟至形成无生粉团和颗粒的均匀浆料即可使用;(最好使用搅拌器)

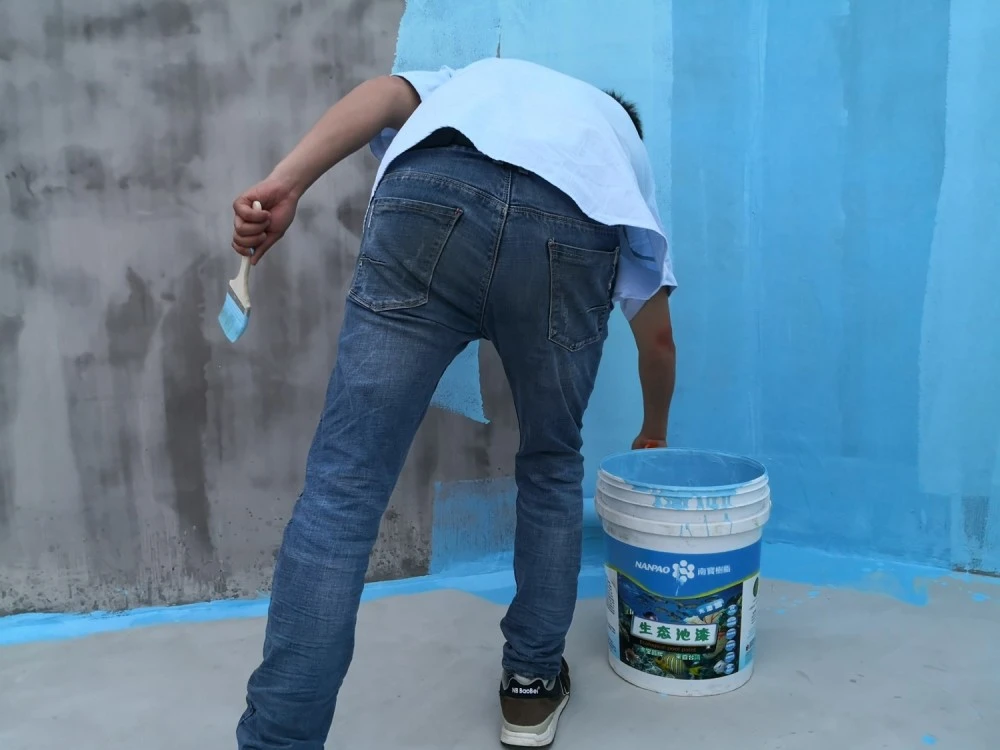

·涂刷:用毛刷或滚刷直接涂刷在基面上,力度使用均匀,不可漏刷;一般需涂刷2遍(根据使用要求而定),每次涂刷厚度不超过1mm;前一次略微干固后再进行后一次涂刷(刚好不粘手,一般间隔1-2小时),前后垂直十字交叉涂刷,涂刷总厚度一般为1-2mm;如果涂层已经固化,涂刷另一层时先用清水湿润。
·养护:施工24小时后建议用湿布覆盖涂层或喷雾洒水对涂层进行养护。
·保护:施工后完全干固前请采取禁止踩踏、雨水、暴晒、尖锐损伤等保护。
·检查():卫生间、水池等部位请在防水层干固后(夏天至少24小时,冬天至少48小时)储满水48小时以检查防水施工是否合格。须做。
注意事项
·请按以上基面处理和使用方法施工;
·适宜在5℃-40℃的环境下使用,避免高温、低温和室外阴雨天气;
·单层涂刷不宜过厚,特别是管口和转角处丙烯酸聚合物防水涂料,防止产生裂缝;
·施工后请保持通风环境,便于防水层干固;
·请在后期施工时避免破坏防水层;
·在防水层上铺贴瓷砖时禁止使用纯水泥膏,并请按瓷砖使用要求施工并留有缝隙,建议使用雷邦仕瓷砖胶或雷邦仕砂浆胶;
◎参考用量:通常情况下1.5-2.0公斤平方米;实际用量由用途、使用部位、基面粗糙程度、环境因素等决定。详情请前往购买处咨询。
◎产品运输:按非危险品要求。防止雨淋、曝晒、冰冻挤压、碰撞、倒置、包装破损等情况。
◎贮存方法:存放于阴凉干爽处;
◎保质时间:原封包装在正常存放条件下保质期12个月。
高分子涂料
Ast,以多种高分子聚合材料为主要成膜物质,添加触变剂、防流挂剂、防沉淀剂、增稠剂、流平剂、防老剂等添加剂和催化剂,经过特殊工艺加工而成的合成高分子水性乳液防水涂膜,具有优良的高弹性和绝佳的防水性能。该产品无毒、无味,安全环保。涂膜耐水性、耐碱性、抗紫外线能力强,具有较高的断裂延伸率,拉伸强度和自动修复功能。
产品特点
(1) 绿色环保
万施博防水材料与其它溶剂型防水涂料和相比,最大特点是环保安全性。产品无毒、无味对环境和人员的健康均无不良影响。
(2) 耐老化性能优良
产品在紫外线、光、热和氧的作用下性能稳定,材料使用寿命在20年以上。
(3)粘结力强
产品对混凝土基层、玻璃、陶瓷、塑料、金属、石棉瓦、楼面瓦及原有防水材料基面等常用建材均有极好的修补和粘结性能,粘结力极强。在外力作用下不剥离、不分层,能形成稳定的防水整体。
(4)渗透性好
由于材料渗透性好,涂刷材料时可以渗透到水泥基材料的孔隙中,堵塞了渗水通道,防水效果可靠。
(5)延伸率好
产品断裂伸长率≥600%,其抗裂性优良,对基层的裂缝有很高的遮蔽作用,即使基层因外界因素产生微小裂缝,也不会发生断裂和渗漏现象。
(6)耐高低温性好
产品耐高温可达170℃不流淌,低温-20℃不脆裂。
(7)产品具有鲜艳的色彩
产品可根据设计要求和用户需要调配色彩,具有极佳的隔热保温和装饰美化效果。因而产品属于装饰性和多功能性
(8)施工方便
产品在任何规则或不规则的基面上刷、刮均能形成连续不断的防水层。可在潮湿基面上施工,产品不起泡、成膜效果好,固化快,能有效缩短工期。
(9)应用范围广泛
产品可广泛应用于建筑物屋面、地下室、地下车库、室内厨卫生间、开水间、阳台、外墙立面、板缝、窗边、窗台、柱边、管沟管道以及粮库、水塔、游泳池、隧道、钢结构厂房屋面、电厂冷却塔内壁防水等,适用于全国各地建筑气候区的施工。
施工工艺
1、基层面要求平整、无起砂、无凹凸、无裂缝。
2、施工前将本产品进行搅拌均匀方可施工。
3、本产品可用滚、刮、涂三种方式进行施工。
4、涂刷时应先横后纵顺时针方向施工。
5、特殊部位可用无纺布或玻纤布做加强处理。
6、一般防水工程使用该产品涂布两遍即可达到防水效果。
施工要求
1、基层处理:防水基层要求坚固、平整、干净、无明水、无裂缝、无凹凸不平,裂缝处须用或万施博修复砂浆处理找平。
2、产品对不同的防水工程,不同的施工要求,采用2—4遍施工,必要时加胎基布处理。
3、如产品有沉淀物经搅拌均匀后可直接进行施工。
4、蓄水试验一般在涂膜施工完,实干后进行。
参考用量
1.2mm厚使用量2kg/㎡。
涂层成膜厚度:每公斤材料每平方米成膜厚度约为0.6mm(不含加筋布的厚度)。
注意事项
应在0℃以上温度条件下施工。
预计在24小时内有雨雾不能进行室外施工。
室外施工途中遇雨,应在雨停后让涂层充分晾干成膜,然后再施工。
丙烯酸
高弹防水涂料是以高档为基料,添加多种助剂、填充剂经科学加工而成的高性能防水涂料。它是普通防水涂料的升级产品,由于添加了多种高分子助剂,使得该产品的防水性能比普通防水产品更优,同时又具有高强度拉伸延展性,能覆盖裂缝。
产品特点
1、高度弹性,能抵御建筑物的轻微震动,并能覆盖热胀冷缩、开裂、下沉等原因产生的小于8mm的裂缝;
2、可在潮湿基面上直接施工,适用于墙角和管道周边渗水部位;
3、粘结力强,涂料中的活性成份可渗入水泥基面中的毛细孔、微裂纹并产生化学反应,与底材融为一体而形成一层结晶致密的防水层;
4、环保、无毒、无害,可直接应用于饮用水工程;
5、耐酸、耐碱、耐高温,具有优异的耐老化性能和良好的耐腐蚀性;并能在室外使用,有良好的耐候性。
适用范围
适用于屋面和厕浴间、地下室、蓄水池、墙面的防水,防渗、防潮。
基面处理
1、表面必须平整、坚实、干净,无油污、脱模剂、浮尘以及其它松动物;
2、对于较大的孔洞及裂缝应先用修补砂浆进行修补;
3、预制板、板缝需专业密封处理后再进行施工;
4、螺丝、螺栓建议先用环氧树脂或类似材料进行封闭;
5、在使用克水孚高弹防水浆料之前,基面必须用清水充分湿润,但同时不能有积水;
6、对于疏松多孔的底材,尤其是等,必须在涂刷防水浆料之前,先进行界面处理。
施工工艺
1、将液体添加剂倒入干净的搅拌容器中,然后按比例一边搅拌一边缓慢加入粉料,充分搅拌3-5分钟直至生成无粉团的、均匀的胶浆,并在操作时间内用完。建议使用机械搅拌(400-500转/分钟),以取得最佳的搅拌效果;
2、用辊子、刷子将浆料均匀涂刷于处理好的底材上,根据使用环境及性能要求涂刷2层或2层以上; 一般工程防水层厚度为1mm,地下工程施工规范厚度要求为1.5-2mm;
3、做完一层后,必须待其略为干固(刚好不粘手)后,再做第二层,一般需1-3小时,具体情况视基面的密实度以及当时的气温而定。如果超过24小时,或涂层已经固化,在其上涂刷第二层时,必须先用清水重新润湿表面;
4、养护固化:浆料涂刷后第二天起,建议用细雾喷水或湿布覆盖涂层2-3天,再进行;对于长期盛水的水池应待其空置两周后才盛水;
5、搅拌好的浆料一般宜在1小时内用完,出现凝固的材料不可再用;
6、切勿掺水搅拌,也不要随意改变乳液的比例。
清洁:
施工完毕,立即用水清洗所有的工具及设备,用机械方法清理固化的浆料。
注意事项
1、施工温度应在5℃至35℃;
2、调配好的浆料要在1小时内用完;
3、液体组份的贮存温度不低于0℃;
4、使用时,勿在本产品中掺入水分或其它材料;
5、施工时请采用合适的防护措施,如手套等。
保质期:
原装密封产品在干燥阴凉的环境下存放,在正常的贮存和运输条件下,产品的保质期为一年。
参考用量:
防水膜厚度为1.0mm时,理论用量约为1.5 – 2.0kg/m2。用量是指粉料和液体的合计量,实际用量视具体基面情况而定。
执行标准与产品质量等级: GB/T23445-2009
纳米技术
本品为自然渗透型防护剂,是无机硅酸盐、活性二氧化硅、专用催化剂及其他功能助剂通过纳米技术配制而成的新一代水性、环保、抗裂型防水剂。使用后在基面上形成透明又透气的隐形防水保护层,当水珠落在建筑物表面时,就像落在荷叶上一样,不留痕迹。
产品特点
1、渗透力极强,可渗透到建筑物内部形成永久防水层;
2、防水层透明无色,不变色,因此不影响建筑物原设计风格;
3、该产品既可作墙面防水剂,也可内掺于水泥制成高效防水水泥沙浆。
适用范围
1、各类汉白玉、大理石、花岗岩、砂岩等石材艺术建筑及护栏及台阶;
2、 适用于石膏板、木板、防火板等板材的防水;
3、 适用于清水砖、马赛克、外墙砖,以及的渗水外墙;
4、 内掺于水泥制成高效防水水泥沙浆。
施工方法
1、准备工作: 确保混凝土基面干净。有灰尘、污物的应清理干净,有浮浆的应刮除干净,有明水的应擦掉。 确保施工温度在0℃以上,喷涂作业面不应有其他工种交叉施工作业。
2、操作方法: 克水孚隐形防水剂可以采用喷涂施工。 大面积喷涂时,将克水孚隐形防水剂 摇匀后倒入背负式或电动式喷雾器中,把喷嘴调整至适合的速度后进行仔细和均匀的喷涂。 施工完3小时内不能触水或踩踏,24小时后方可允许进行验收和其他工序。
3、细部处理: 细部构造施工方法同美国柯玛仕产品介绍所述。
4、施工用量:克水孚隐形防水剂广泛应用于各种混凝土构筑物。
按照CECS195—2006应用技术规范要求,一般用量为4㎡/kg(两道),对细部构造、裂缝等,可视情况加喷 。
JS
(简称JS防水涂料)是由合成乳液(如、聚醋酸乙烯酯、丁苯橡胶乳液)及各种添加剂优化组合而成的液料和配套的粉料(由特种水泥、级配砂组成)复合而成的双组分防水涂料,是一种既具有合成高分子聚合物材料弹性高、又有耐久性好的。
聚合物水泥基涂料既包含有机聚合物乳液,又包含有无机水泥。有机聚合物涂膜柔性好,临界表面张力较低丙烯酸聚合物防水涂料,装饰效果好,但耐老化性不足,而水泥是一种,与潮湿基面的粘结力强,抗湿性非常好,抗压强度高,但柔性差,二者结合,能使有机和无机结合,优势互补,刚柔相济,抗渗性提高,抗压比提高,综合性能比较优越,达到较好的防水效果。
主要特点
1、浆料中的活性成分可渗入水泥基面中的毛细孔,微裂纹并产生化学反应,并渗透到底材内部结晶,形成一道致密的防水层;
2、能够覆盖发丝般的裂缝(小于0.4毫米),抵御及轻微的震荡;
3、可在潮湿基面上施工,无需作砂浆保护层,即可直接粘贴瓷砖等后续工序;
4、结晶体深入到底材毛细孔,抗渗抗压强度较高,具有负水面的防水功能;
5、无毒、无害,可直接用于饮水池和鱼池;涂层具有抑郁霉菌生长的作用,能防止潮气盐份对饰面的污染。
适用范围
1、室内外的混凝土结构,,水泥抹底、砖墙、轻质砖墙结构;
2、楼层墙壁地板、卫生间、厨房、花槽;食用水池、鱼池、污水处理池;
3、地下室、地铁站、隧道、人防工程、矿井、建筑物地基;
4、涂于铺贴石材、瓷砖、木地板、墙纸、石膏板之前的底材上作前置层处理,可达到防止潮气和盐份污染的效果。
施工工艺流程
基层清理→增强层施工→接点密封→湿润基面→涂刷第一遍→养护→涂刷第二遍→养护→保护层施工(根据具体情况选择做与不做)
施工准备
1、仔细检查防水层的基层,认真处理缺陷,并清理干净。
(1)基层应平整、光滑、不起砂、不起皮,有一定强度,排水坡度符合设计要求,阴阳角应做成直径不小于30mm的圆角或坡角。
(2)若基面干燥,必须事先预湿基面,保持基面湿润,但不能有明水存在。
(3)基层的缺陷应先进行处理后方可继续施工。
①不平整、凹坑、积水时,可用万施博合成乳胶填平找坡。
②表面起皮应铲除。
2、旧防水层的返修,应将基层上的粘附物清除干净,铲平。旧防水层表面平整,材料未失效,并与K11防水浆料相容的可直接在上面继续施工。
防水浆料施工
K11防水浆料施工(万施博的产品已按比较例配置好,直接混合即可)
1、涂料配制
①配料称量必须准确,每次称量误差不得超过±5%。
配比:
通用型K11防水浆料配比:添加剂:粉料=0.36:1;
柔韧性K11(I)防水浆料配比:添加剂:粉料=0.80:1;
柔韧性K11(II)防水浆料配比:添加剂:粉料=0.68:1;
②按比例、按顺序先将添加剂倒入容器,然后倒入粉料,并同时采用电动搅拌钻搅拌,充分搅拌至无沉淀的膏状。
判断是否均匀标准:浆料没有生粉团达到均匀。
③拌匀后需放置5-10分钟,再搅拌一下才能使用;
④操作过程中应保持间断性的搅拌,以防止沉淀。
2、基层的处理准备
基层检查合格后,应进行清扫表面浮灰、灰砂及砂砾疙瘩,然后润湿再进行下一道工序施工。
3、增强层和节点处理
增强层主要针对施工部位的薄弱环节,即是容易造成渗漏的部位。采取加强处理,提高防水安全性能,保证防水效果。
① 在需增强的部位,如阴角、管口部位,应先涂刷柔韧性K11防水浆料1~2遍,宽度按设计或规范要求。
② 需铺设部位,可待增强涂层干燥后,将裁剪好的胎体材料平铺,再用K11防水浆料粘贴。
4、涂料的涂刷施工
① 当涂膜层厚度在1.5mmm以内,应分二遍施工;在1.5~2.0mm应分三遍施工。涂刷第一遍后,待初步干固以后(间隔2 ~ 4小时)再涂第二遍。
判断初步干固标准:墙壁手感已干、触动不脱落为准。地板需时略长,视人行走不
会破坏防水层为准。
② 涂刷应从平面最低处开始距上上料口最远处开始,立面与平面同需施工时,应先立面后平面。
③ 按照一次搅拌的数量和一次涂刷的厚度要求,对施工面进行划分,控制每次搅拌的材料在该面积上用完,以保证涂层厚度的准确性。
④ 平面涂刮施工时,将拌匀的涂料按用量均匀地倒在基面上,用刷子将它刮匀,在平面上前后两度的涂刮应相互垂直。立面涂刷施工时,毛刷的涂刷方向应采用由下往上的施工操作,注意流到阴角部位的浆料要及时刮走,避免因堆积过厚引起开裂。
5、当第一遍涂层干固能上人进行第二遍施工前,应逐处细致检查涂刮质量,检查有否漏涂和砂眼,并及时补上。
6、待初步干固后,应采用喷雾状的形式进行淋水养护,以达到最佳效果。
7、雨、雪和大风天不得施工,雾天须待露水收干后再施工,施工两小时内不得下雨,如施工时遇雨应采取防雨措施。
8、在K11防水层上作保护层时,应使之粘结牢固。当采用聚乙烯泡沫板作保护层时应粘牢,采用、细石砼、块体等刚性保护层施工时,运输车不得直接在防水层上行走或用铁揪等尖物直接碰击防水层。
施工用量
防水层涂刷二遍,厚度约1mm,其浆料用量为:
1、通用型K11防水浆料:2.0kg/m2。
2、柔韧性K11(I)防水浆料1.8kg/m2。
要求和验收
1、涂层施工完成后,刚性保护层施工前。应对层进行全面细致的检查,对检查发现的气孔、刮痕、刺破、损坏处应立即进行修补涂料品牌网,完成后的防水层不得渗漏。
